ポンプ修理工場に、何が最も多くの原因となるかを尋ねてください。ソーラーポンプそして、他の答えよりもはるかに頻繁に 1 つの答えが得られます。それは、空っぽです。水なしで回転するポンプは、数分、場合によっては数秒で冷却、潤滑、モーターを失います。良いニュースは、ドライランはシステム全体の中で最も予防可能な障害でもあるということです。ほとんどすべての最新のソーラー ポンプ コントローラーには保護機能が組み込まれて出荷されます。問題は、ほとんどのユーザーが正しく配線したことがなく、しきい値を設定したことがなく、アラームが何を伝えているかをまったく理解していないことです。このガイドでは、空運転保護とコントローラー保護が実際にどのように機能するか、それらを正しく配線する方法、および現場でポンプを停止させるアラームのトラブルシューティング方法について説明します。 Taizhou Lead Pump Co., Ltd. は、ポンプとコントローラーの両方で 220 W から 15,000 W のソーラー ポンプを製造しているため、これは製品パンフレットからではなく、工場現場から書かれたものです。
水中ポンプが水中に生息するのには理由があります。周囲の水は、モーターを冷却し、ベアリングとシールを潤滑し、熱を奪うという 3 つの役割を同時に果たします。水位が下がってポンプが動き続けると、3台が同時に止まります。空運転モーターは 1 分以内に有害な温度に達する可能性があり、ソーラー ポンプ (多くの場合、一日中無人で稼働する) には、スイッチを押すために横に立っているオペレーターがいません。
太陽光発電システムでは、ドライランの一般的な原因が 3 つあります。
· 井戸のドローダウン – ポンプは井戸が補充できる量を超える量を供給するため、水位は取水口を下回ります。
· 水位の低下 – 季節的な干ばつ、またはタンク/川の水源が予想よりも早く空になる。
· 呼び水の喪失（水上ポンプ） - 空気が吸入ラインに入り、ポンプが空気で回転し、過熱します。
ソーラーポンプは太陽光があるときはいつでも動作するため、予行運転は気づかないうちに簡単に数時間続くことがあります。だからこそ、保護はオプションではなく、システム内で最も重要なアクセサリなのです。

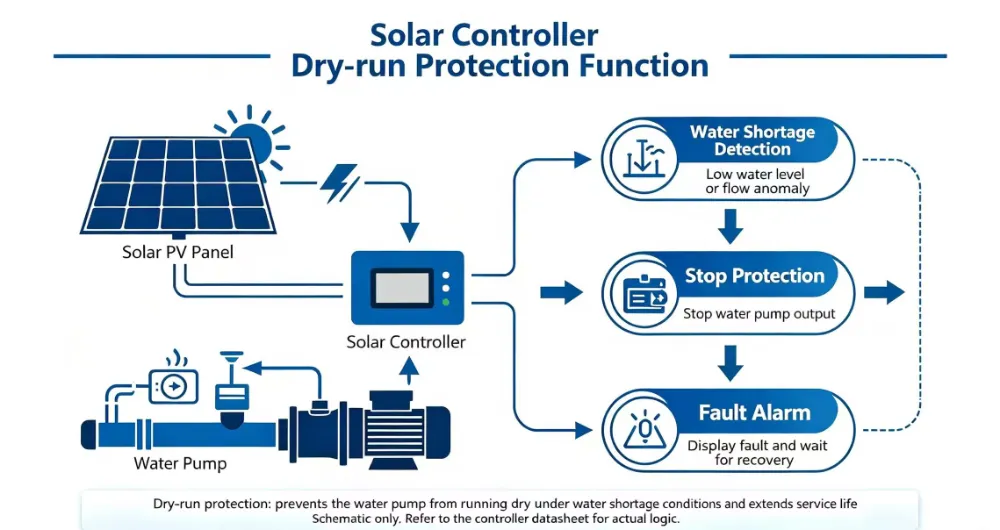

予行演習イベントを検出するために特別なセンサーは必要ありません。コントローラーはモーターの電気的動作を通じてすでにそれを「認識」できます。ほとんどのリード ポンプ コントローラーは、次の方法の 1 つ以上を使用します。
|
方法 |
測定内容 |
ポンプが乾燥していることを判断する方法 |
|
不足電流検出 |
モーター電流 (アンペア) |
ドライポンプがアンロードし、電流が設定されたしきい値を下回ります。 |
|
過電流・過負荷 |
モーター電流 (アンペア) |
場合によっては、ドライポンプが過熱すると、より多くの吸引が行われることがあります。ジャムのフラグも立てます |
|
速度/周波数監視 |
モーターの回転数または駆動周波数 |
異常な速度変化は負荷の損失またはキャビテーションの信号です |
|
電力 (ワット) しきい値 |
瞬時電力 |
電力がアレイの予想曲線を下回る |
|
MPPT 電圧ウィンドウ |
DCバス電圧 |
MPPT ウィンドウ外の電圧崩壊または異常上昇 |
|
水位スイッチ |
フロート/電極/プローブ |
直接: 水がプローブの下に落ちると接点が開きます。 |
賢い部分は「自動再起動」ロジックです。コントローラーが予行運転中にトリップしても、単に停止して諦めるわけではありません。設定された間隔 (通常は 5、15、30、または 60 分) 待ってから、再試行します。水が戻った場合、ポンプは自動的に再開します。手動でリセットしたり、井戸まで無駄に移動したりする必要はありません。そうでない場合は、ポンプを保護し、再度待機します。このサイクルは水が戻るまで繰り返されます。
予行演習は脅威の 1 つにすぎません。ソーラーポンプ顔。適切に設計されたコントローラーは、いくつかの保護層を積み重ねます。
|
保護 |
から保護します |
典型的な動作 |
|
予行運転/不足電流 |
水なしで走る |
トリップ + 時間指定自動再始動 |
|
過電流・過負荷 |
詰まり、砂、メカニカルロック |
トリップして数回再試行してからロックアウトする |
|
過電圧 |
高いパネル開放電圧、サージ |
電圧が正常になるまでシャットダウンする |
|
不足電圧 |
弱い太陽光、瀕死のアレイ、長いケーブルドロップ |
電圧が回復するまでポンプを一時停止します |
|
過熱 |
コントローラーまたはモーターの過熱 |
出力を下げるか停止し、冷却したら再開します |
|
逆極性 |
設置時のPV配線の誤り |
修正されるまで開始を拒否する |
|
MPPT追跡 |
光の不一致、部分的な色合い |
最大パワーポイントを継続的に追求 |
|
ソフトスタート/ランプ |
ウォーターハンマー、サージ電流 |
始動するたびにモーターを徐々に上昇させます |
|
雷・サージ |
長いパネル実行時にスパイクが誘発される |
サージアレスタ + 内部 MOV クランプ |
電子空運転検出は、ポンプが空運転を開始した後に反応します。水位制御の方が優れています。水位制御が起こる前にポンプを停止します。一般的な方法は 2 つあり、通常は両方ともコントローラーのレベル端子に直接配線されます。
機械式フロートが水面に乗ります。レベルが設定値を下回ると、接点が開き（または閉じ）、コントローラーがポンプを停止します。フロートは安くて丈夫でわかりやすいです。タンクがオーバーフローしないように、低レベルのカットオフには井戸の下に 1 つを使用し、高レベルのカットオフにはタンクに 1 つを使用します。
2 つまたは 3 つのステンレス製プローブを、希望の切り抜き深さまで下げます。水はそれらの間の低電圧回路を完成させます。レベルが低下して回路が破損すると、ポンプが停止します。プローブには可動部品がないため、フロートが付着する可能性のある汚れた水やゴミの多い水に適しています。
Lead Pump コントローラでは、レベル入力は通常低電圧 (触れても安全) で、配線に応じて「クローズして実行」または「オープンして実行」のいずれかに設定できます。どちらの方法を使用する場合でも、配線されたレベル スイッチとコントローラーの電子空運転検出により、無人のソーラー ポンプを稼働状態に保つベルトとブレースという 2 つの独立した保護層が提供されます。
電子機器でできることは限られています。 「予行運転」問題の大部分は、実際には坑井自体の設置の問題です。
· ポンプを十分な深さに設定します。取水量は予想される最低動的水位を十分に下回って、季節的な水位低下の余裕を持たせるべきです。
· 吸気クリアランスに注意してください。砂や堆積物が吸い込まれないように、井戸の底の上に適度な隙間を残してください。
· ポンプを井戸の収量に合わせます。ポンプが井戸が再充電できるサイズより大きい場合、井戸が減り、一日中トリップ保護が発生します。これは、ピーク需要だけでなく、回収率を考慮したサイズです。
· 夏のドローダウンに注目してください。雨季には対応できる井戸でも、乾季には不足する可能性があります。カットアウトプローブを低くするか、ドライラン間隔を長く設定してください。
· 水上ポンプの場合は、吸引ラインを気密に保ちます。空気漏れがあるとプライムが壊れ、予行運転と同様の状態になります。
ソーラーポンプは長いケーブルの終端に設置されることが多く、特に水中ユニットでは、アレイが地表にあり、ポンプがボーリング孔の数百メートル下にあります。この距離により、初日から設計する価値のある 2 つの問題が生じます。
· 電圧降下。細いケーブルや長すぎるケーブルは、静かに電圧を盗みます。ポンプはアレイが生成する量よりも少ない量を認識し、動作が遅くなるか、不足電圧保護の限界に達します。導体のサイズを十分に大きくし、配線をできるだけ短くします。
· サージと雷。パネルからコントローラーまでの長い実行では、誘発されたスパイクが検出されます。コントローラーに避雷器を取り付け、ポンプ本体とパネル フレームを接地し、アレイの配線を整理してください。
· 正しい極性としっかりとした端子。逆極性は最も一般的な取り付けエラーです。最初の電源投入前に 2 回チェックし、各端子に適切なトルクをかけてください。
ケーブルのサイジングと電圧降下の計算に関する専門記事。ソーラーポンプ来ます。現時点では、ルールは単純です。銅線量を節約するためにケーブルのサイズを決して小さくしないでください。損失は、システムが存続する間、晴れた時間ごとに支払われるからです。
逆説的ですが、ポンプのサイズが大きすぎることが、保護が常に作動する一般的な原因です。ポンプが井戸に供給できる能力よりはるかに強力な場合、数分以内に水位が下がり、空運転保護が作動し、井戸はゆっくりと回復し、このサイクルが繰り返されます。ポンプはポンプを汲み上げる代わりに、午後をトリップして過ごします。修正方法は、保護を無効にすることではなく (決して無効にしないでください)、次のとおりです。
· 流量が井戸の現実的な涵養率と一致するモデルを選択します。
· 可変速/MPPTドライブを使用して、レベルが低下したときにポンプを停止するのではなく速度を落とすようにします。
· 自動再起動間隔を長く設定して、次の試行の間に井戸が回復する時間を確保します。
· 需要に直接対応しようとするのではなく、貯蔵タンクを追加し、ポンプを稼働させてタンクを満たすようにします。
|
症状 |
最も可能性の高い原因 |
何をするか |
|
ポンプが始動しない、表示が出ない |
アレイ電圧/極性/ヒューズなし |
コントローラーの PV 電圧を確認し、極性を確認し、ヒューズを確認してください |
|
開始して数秒以内に停止します |
本物の予行演習、またはしきい値が狭すぎます |
水位を確認してください。濡れている場合は、不足電流しきい値をわずかに緩めるか、再起動時間を長くしてください。 |
|
動作が遅く、流れが弱い |
不足電圧 (ケーブルドロップ、弱い太陽光) |
ケーブルを短く/大きくし、アレイをチェックし、パネルをきれいにします |
|
過電流によるトリップ |
砂、詰まり、または摩耗したインペラ |
ポンプを引いて検査し、研磨剤がないか確認し、吸気口を掃除します |
|
正午に過熱停止 |
コントローラーを直射日光、通気不良の場所に置く |
コントローラーを日よけにし、換気を改善し、過負荷をチェックします |
|
毎日全く同じ時間に止まります |
レベルスイッチまたはドローダウンポイントに到達 |
プローブを下げる/カットアウトレベルを調整し、ポンプのサイズを見直す |
|
頻繁な再起動サイクリング |
まあポンプとしては弱すぎる |
ポンプのサイズを変更するか、再起動間隔を長くしてください。ストレージを追加する |
|
ドライラン保護がまったくありません |
機能が配線されていないか無効になっています |
レベル スイッチを接続し、空運転検出を有効にします。保護されていない状態で運転しないでください。 |
障害コードはコントローラーのモデルによって異なります。コントローラーのマニュアルは設置記録とともに必ず保管し、何かに触れる前に配線の写真を撮ってください。不明な場合は、コードと短いビデオを工場に送信してください。Lead Pump は中国語、英語、フランス語で顧客をサポートします。
· ドライラン検出が有効になり、現実的な自動再起動間隔が選択されます。
· ウェルの下に取り付けられた低レベルのカットアウトプローブまたはフロート。
· 貯蔵タンクに取り付けられた高レベルのカットオフフロート。
· ポンプは季節の最低水位よりも低く設定されており、余裕を持っています。
· 配線に適したサイズのケーブル。端子にトルクがかかっている。
· サージアレスタが取り付けられています。ポンプとパネルフレームは接地されています。
· コントローラは日陰になり、換気されます。
· 井戸の回収率に合わせたポンプ流量。
· マニュアルと障害コードのリストは設置場所の近くに保管されています。
· 1. トリップし続けるためドライラン保護を無効にする - 保護ではなく原因を解決します。
· 2. 弱い井戸には大きすぎるポンプを購入し、その結果生じるトリップとシーズン中格闘する。
· 3. レベル スイッチを決して取り付けず、電子的検出のみに依存します。
· 4. カットアウトプローブの設定が高すぎるため、水がまだ十分にある間にポンプが停止します。
· 5. 午後に不足電圧保護が作動するように、ケーブルのサイズを小さくします。
· 6. コントローラーを直射日光の当たる場所に放置し、ポンプが過熱した可能性があります。
· 7. 露出したパネルが長く続く場合はサージ保護はありません。
· 8. 長い乾燥期間の後、水位を確認する前にポンプを始動します。
A: 技術的にはそうですが、実際には決してありません。予行運転を行うと数分でモーターが破損する可能性があります。ソーラーポンプ無人で実行されます。すべてのリード ポンプ コントローラーには空運転検出が含まれており、常に配線して有効にします。
A: 停止し、設定された間隔 (通常は 5 ～ 60 分) 待機し、その後自動的に再起動して水が戻ったかどうかをテストします。そうでない場合は、再度ポンプを保護して待機します。手動リセットは必要ありません。
A: 理想的にはそうです。レベルスイッチはポンプが空になる前に停止します。電子検出は、レベルが予想よりも早く低下した場合のバックアップです。 2 つの独立したレイヤーは 1 つよりも安全です。
A: ほとんどの場合、ポンプが井戸の回収率より大きいため、井戸が減ってしまいます。ポンプのサイズを変更したり、可変速コントローラーで速度を落としたり、再起動間隔を延長したりしてください。保護を無効にしないでください。
A: 故障コードまたは状態によってわかります。ドライランは通常、水位が低いとき、または長時間ポンピングした後に発生します。不足電圧は通常、午後または長いケーブル配線時に発生します。上記のトラブルシューティング表は、症状と原因を対応付けています。
A: はい。ハイブリッド ポンプは同じコントローラ保護 (空運転、過電圧/不足電圧、過電流、過熱) を維持し、太陽光発電入力と主電源 / 発電機入力を切り替えるだけです。
A: CE、RoHS、ISO 9001:2015 認証、2 年間のポンプ本体保証と 1 年間のコントローラー保証付き - 故障したユニットは交換されます (FOB 中国、質問なし)。
